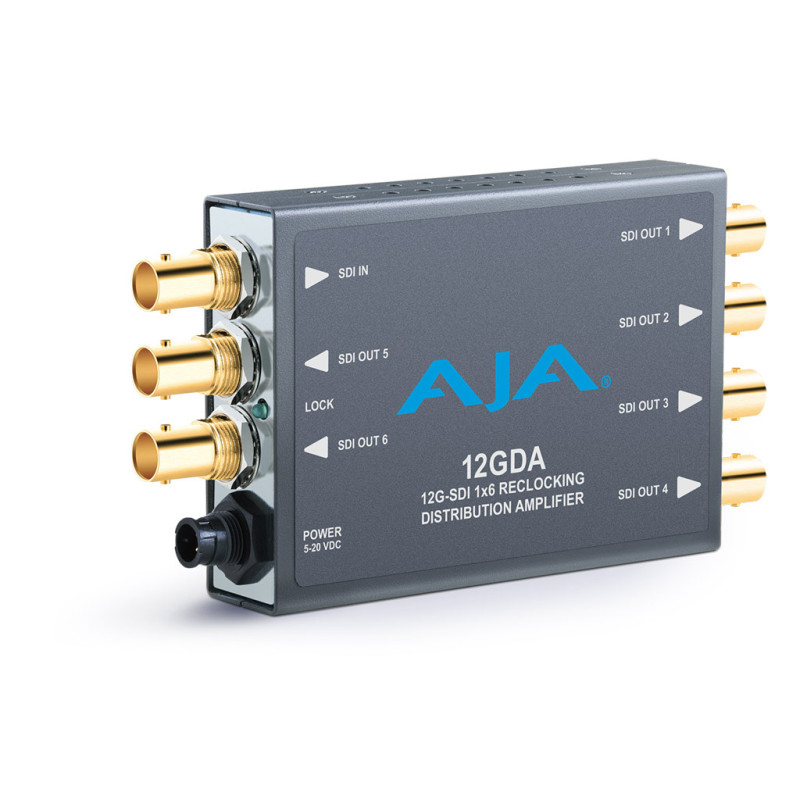

12GDA
Amplification & distribution de 12G/6G/3G/HD/SD-SDI
Le 12GDA est un amplificateur de distribution miniature 1x6 12G-SDI avec re-clocking qui permet aux installations d'économiser en longueur de câbles et en temps de tavail. Avec le support du 12G-SDI pour les workflows en single link 4K/UltraHD, cet outil non-tributaire du format entrant, offre six sorties séparées et amplifiées identiques à celle récupérée en entrée. Ce système étonnant permet aussi la détection automatique de l'entrée, du re-clocking et de l'équalisation nécessaire à la longueur de câble. Il est doté aussi d'un indicateur LED qui affiche, par code couleur, la détection du signal entrant.
Fonctionnalités
• Distributeur compact de 12G-SDI
• Six sorties séparées bufferisées
• Taille miniature
• Équalisation en rapport avec la longueur de cable en 12G (1694 coax)
- 12 Gbps, 90m
- 6 Gbps, 125m
- 3 Gbps, 160m
- 1.5 Gbps, 200m
- 270 Mbps, 470m
• Entrée 12G/6G/3G/HD/SD-SDI, avec autodétection
• Laisse passer les données auxiliaires
• Alimentation internationale DWP-U-R1 incluse
• Garantie constructeur de 5 ans
Tech Specs
Video Formats |
100 Mbps - 12 Gbps, format agnostic
|
Video Input Digital |
1 x 12G-SDI BNC, SMPTE-259/292/424/2081/2082
|
Video Output Digital |
6 x 12G-SDI BNC, SMPTE-259/292/424/2081/2082
|
Cable Equalization |
(Belden 1694A coax)
- 270 Mbps, 470m
- 1.5 Gbps, 200m
- 3 Gbps, 160m
- 6 Gbps, 125m
- 12 Gbps, 90m
|
Reclocking |
- 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps - Auto Select
- All other rates are passed through and not reclocked
|
Size (w x d x h) |
5.8" x 3.1 x 1" (147mm x 79mm x 25mm) |
Power |
- +5-20VDC, regulated, 3 watts, power supply required, included with purchase
- AC Adapter: 100-240VAC, 50/60 Hz, universal input
|
Weight |
0.7 lb (0.3 kg)
|
Environment |
- Safe Operating Temperature: 0 to 40 degrees C (32 to 104 degrees F)
- Safe Storage Temperature (Power OFF): -40 to 60 degrees C (-40 to 140 degrees F)
- Operating Relative Humidity: 10-90% noncondensing
- Operating Altitude: <3,000 meters (<10,000 feet)
|
