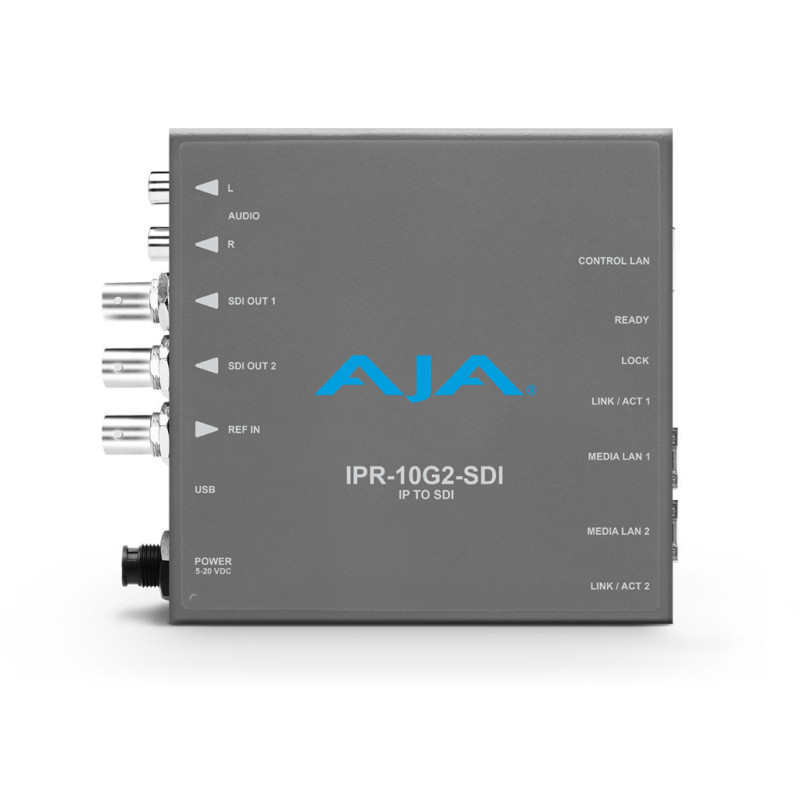

IPR-10G2-SDI
Passerelle audio vidéo HD SMPTE ST 2110 vers 3G-SDi

Le IPR-10G2-SDI fournit le monitoring sur deux sorties 3G-SDI à partir des signaux HD SMPTE ST 2110 sur 10 GigE.

Il reçoit le SMPTE 2110 via une connexion 10 GigE, formate les données pour les sortir en 3G-SDI, et l'audio associé du flux vidéo est extrait, synchronisé et embedded dans le signal 3G-SDI et sorti simultanément sur des connexions analogique sur RCA.

Le IPR-10G2-SDI est doté de deux cages pour SFP+ à 10 GbE qui permettent une commutation sans intervention pour fournir une protection par redondance pour lest applications critiques de distribution et de monitoring.

Le IPR-10G2-SDI offre aussi une entrée de référence sur BNC. Ce qui est idéal pour les intégrations dans les environnements existants en bande de base comme les régies centrale de diffusion, les cars régie ou une salle de montage.

Fonctionnalités
Le IPR-10G2-SDI extrait l'essence d'un flux IP entrant SMPTE ST 2110 et le présente pour le monitoring sur des appareils SDI. Il est doté de deux cages SFP+ pour la sécurisation par commutation sans intervention. Il est robuste, sans ventilation, il se présente sous la forme d'un Mini-Converter pour être placé idéalement dans toutes les configurations de monitoring du studio jusque sur le terrain.

Points clés:
• Récepteur audio vidéo SMPTE ST 2110
• Supporte le HD jusqu'à 60p, YCbCr 4:2:2
• Conception robuste, sans ventilation
• 2 cages SFP+ en 10 GigE pour le réseau de média (avec commutation sans intervention pour la sécurité) avec LED d'état
• 1x port RJ45 en GigE pour le contrôle du réseau avec LED d'état
• 2x sorties 3G-SDI
• Traitement complet 10-bit par pixel du pipeline
• Audio embedded dans le SDI sortant (jusqu'à huit canaux)
• 2x sorties audio analogiques sur prises RCA
• 1x entrée de référence sur BNC
• 1x port mini-USB pour la configuration initiale du réseau via le logiciel AJA eMini-Setup
• Contrôle complet par tout explorateur internet à partir du serveur web embarqué dans l'interface
• contrôle programmable avec l'API AJA REST
• Garantie internationale de 5 ans et support

Monitoring de l'audio et de la vidéo ST 2110 partout sur le réseau.
Le IPR-10G2-SDI est Mini-Converter du SMPTE ST 2110 vers SDI destiné à des applications sur le lieu de l'utilisation incluant la source vidéo du monitoring ou le 3G-SDI pour des appareils compatibles. Avec deux sorties 3G-SDI en miroir de la source vidéo, vous pouvez alimenter un moniteur et simultanément un autre appareil.

Avec des routers 3G/1.5G-SDI souvent en pleine capacité, alors que les régies attendent leur transition vers le IP, il y a un réel avantage de pouvoir envoyer un flux vidéo de caméra, de router, ou de la baie de montage via IP et offrir un SDI de monitoring à destination, tout en fournissant l'audio et la vidéo plus loin dans la chaine SDI. r

Le AJA IPR-10G2-SDI reçoit le format audio et vidéo SMPTE ST 2110 sur IP, formate les données vers la sortie en 3G-SDI.

L'audio associé au flux vidéo est extrait, synchronisé et embedded dans l'interface SDI et sorti aussi sur des connecteur RCA en analogique.

Workflow
Le IPR-10G2-SDI fournit deux sorties SDI reçues en IP d'un appareil compatible en audio et vidéo SMPTE ST 2110. Associez vos IPR-10G2-SDI avec la KONA IP (Carte d'E/S qui s'utilise dans les stations de travail) pour instantanément créer un veritable workflow ST 2110 pour des productions et un monitoring sur IP.

Contrôle utilisateur
Le IPR-10G2-SDI est contrôlable de deux manières. Le port de contrôle en réseau sert de télécommande du Mini-Converter à partir d'un explorateur internet via toute plateforme informatique et des clients REST. Le connecteur mini-USB facilite la configuration réseau initiale et les mises à jour firmware.
• 1x RJ-45 (IEC 60603-7) pour 10/100/1000 Base-T Ethernet (IEEE 802.3-2012)
• HTTP/1.1 (RFCs 7230, 7231, 7232, 7233, 7234, 7235)
• Support Web et REST clients
• 1x connecteur USB 2.0 Mini-B (IEC 62680-1)
• AJA eMini-Setup pour les paramètres réseau

Alimentation secteur universelle
Tous les Mini-Converter AJA sont livrés avec une alimentation secteur universelle qui inclut toutes les prises de connexion secteur utilisées dans le monde.

Compact et Portable
Les Mini-Converter AJA sont suffisamment petits pour être fixés derrière un moniteur, à l'arrière d'un rack ou directement sur le rig des caméras. Le connecteur d'alimentation se visse en quart de tour ce qui évite de perdre l'alimentation en cours d'utilisation. Un câble P-TAP optionnel permet d'alimenter les Minis par batterie dans les situations nomades.

Qualité AJA garantie
Tous les AJA Mini-Converter sont couverts par une garantie de 5 ans et une politique d'échange en cas de panne. Si un remplacement est nécessaire, AJA envoie immédiatement un appareil de rechange neuf pour assurer une rupture d'utilisation la plus courte possible.

AJA Mini-Matrix
Des informations sur l'ensemble de nos AJA Mini-Converter sont disponibles sur une application mobile pour iOS. La série des Mini-Converter est importante et en continuelle évolution, cette application mobile permet de trouver le bon convertisseur pour toutes les situations.

Chaque produit permet d'accéder directement à son descriptif du site web AJA pour obtenir plus d'informations et éventuellement d'envoyer un email avec ce descriptif. Ce logiciel gratuit AJA Mini-Matrix pour iPad® et iPhone® est disponible sur Apple iTunes® Store.

Spécifications techniques

Video Formats	(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920 x 1080i 50, 59.94 (HD) 1280 x 720p 50, 59.94, 60 (SD) 625i 50 (SD) 525i 59.94
Video Quality	10-bit, 4:2:2, uncompressed
Discovery, Registration and Control	NMOS Ember Plus (no discovery, control only)
Media Transport Interfaces	SMPTE ST 2110 2x SFP+ Cages - SFPs not included Recommended 10 GigE SFP+ modules: Arista Networks SFP-10G-SR Compatible 10GBASE-SR Fiberstore SFP-10GSR-85 10G SFP+ 850nm Finisar FTLX1471D3BCL (for single mode 1310nm) Mellanox MFM1T02A-SR 850nm 10G Note: Maximum supported SFP+ power is 500 mWatts per SFP+ cage
Video Input IP	SMPTE ST 2110 Single channel input Dual channel input for hitless switching (based on SMPTE ST 2022-7)
Video Output Digital	2x 3G SDI BNC (single source, mirrored output) 4:2:2 10-bits/pixel (embedded audio)
Audio Output Digital	Up to 8-Channel, SDI embedded audio, 24-bit per channel, 48 kHz synchronous
Audio Output Analog	2x RCA analog audio Levels at -10 dBu (nominal)
Reference	1x BNC Analog Color Black or HD tri-level sync Reference input is terminated into 75 ohms
User Controls	1x RJ-45 for 10/100/1000 Base-T Ethernet Web and REST clients supported 1x USB 2.0 Mini-B connector AJA eMini-Setup of network parameters via local desktop computer
Size (w x d x h)	5.07" x 0.94" x 5.06" (128.78 x 23.88 x 128.52 mm)
Weight	0.6 lb (0.3 kg)
Power	5-20VDC Regulated, 13 Watts, Power supply required (DWP-U-R1 included with purchase)
Environment	Safe Operating Temperature: 0 to 40 C (32 to 104 F) Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F) Operating Relative Humidity: 10-90% noncondensing Operating Altitude: <3,000 meters (<10,000 feet)
