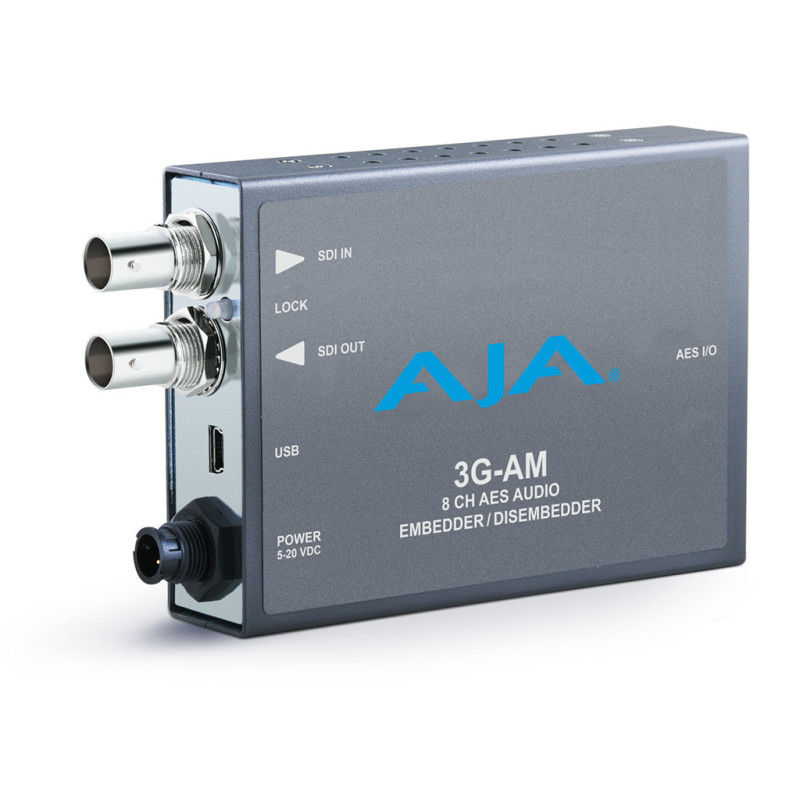

3G-AM
Embedder/Disembedder 3G-SDI 8-Canaux AES

Le 3G-AM est un Embedder/Disembedder 8-Canaux audio AES qui supporte des entrées sorties en 3G-SDI jusqu'à 1080p 60. Le desembedder audio est toujours fonctionnel, fournissant 4 sorties AES. L'embedder audio se sélectionne sur la base d'une paire pour laisser passer l'audio du 3G-SDI entrant ou pour insérer le signal audio AES entrant par le câble éclaté. Les entrées AES inputs sont fréquences d'échantillonnage sont converties en 48 KHz synchrones à la vidéo entrante. Le 3G-AM détecte et se configure automatiquement sur le standard vidéo de l'entrée.

Fonctionnalités
• Embedder/Disembedder 3G-SDI
• E/S 8-Canaux AES
• Câble éclaté fourni
• Port USB pour l'utilisation du logiciel AJA MiniConfig
• Configuration par Dipswitch
• Alimentation 5-20VDC

Choix du câble éclaté fourni
• Commandez le 3GAM avec un éclaté soit en XLR soit en BNC.
• Spécifiez 3G-AM-XLR pour des connecteurs XLR ou 3G-AM-BNC si vous préférez une connectique en BNC qui correspondent avec vos audio AES.

USB et support Mini-Config
Le logiciel gratuit AJA Mini-Config est utilisable avec tous les Mini-Converter AJA dotés d'une prise USB. Il fournit une interface graphique utilisateur donnant des infos précises sur les formats d'entrée et de sortie en cours. Prenez la main sur tous les paramètres de tous les Minis compatibles et rechargez les mises à jour firmware pour ajouter de nouvelles fonctionnalités.

Alimentation universelle fournie
Tous les AJA Mini-Converter sont livrés avec une alimentation qui inclut des prises compatibles internationalement pour des utilisations dans le monde entier.

Compact et Portable
Les AJA Mini-Converters sont assez petits pour se loger à l'arrière d'un moniteur, dans un rack technique ou sur le rig d'une caméra. Un connecteur avec verrouillage garantit la déconnection éventuelle et un câble d'alimentation optionnel en P-TAP permet l'alimentation par batteries lors des utilisations nomades.

Qualité et garantie AJA
Tous les Mini-Converters AJA sont couverts par une garantie de 5 ans et une politique de remplacement par avance du produit défectueux. Lorsque le remplacement est nécessaire, AJA envoie immédiatement un produit neuf de remplacement en assurant que vous serez sur le terrain au plus vite pour continuer votre travail. La politique de remplacement par avance ne peut être appliquée partout.

AJA Mini-Matrix
Les informations à propos de la ligne complète des AJA Mini-Converters est désormais disponible sous la forme d'une application mobile compatible iOS. La liste des Mini-Converter est très longue et cette application vous aidera à choisir le bon convertisseur pour toutes les situations, où que vous soyez.
Individuellement les produits ont un lien vers le site AJA avec plus de détails et vous pouvez emailer. L'application gratuite AJA Mini-Matrix pour iPad® et iPhone® est disponible sur le site de Apple iTunes® Store.

Spécifications techniques

Formats d'entrée vidéo
1 x 3 Gb SDI (level A ou B)
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048 x 1080psf 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1920 x 1080psf 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080i 25, 29.97, 30
• (HD) 1280 x 720p 50, 59.94, 60

1 x 1.5 Gb SDI
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
• (2K) 2048 x 1080psf 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080psf 23.98, 24, 25, 29.97, 30
• (HD) 1920 x 1080i 25, 29.97, 30
• (HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

1 x 270 Mb SDI
• (SD) 625i
• (SD) 525i

Formats de sorties vidéo
La sortie vidéo est retardée, c'est la version reclocked de l'entrée vidéo, à la même vitesse de défilement que la vidéo entrante, etc. La vidéo de sortie n'est pas définie lorsqu'il n'y pas de vidéo entrante.

Retard vidéo
(La durée est mesurée entre les connecteurs d'entrée et de sortie vidéo) :
• 3G level A = 3.2 usec
• 3G level B = 6.1 usec
• HD (1.5 Gb) = 6.3 usec
• SD (270 Mb) = 17.2 usec

Entrée vidéo
• SDI, 1 x BNC
- 3G SMPTE 424/425M
- HD SMPTE 292/296M
- SD SMPTE 259M

Sortie vidéo
• SDI, 1 x BNC

Entrées et sorties audio
• AES PCM audio, 1 x 25 pin D connecteur femmelle sur le convertisseurr, 8-Canaux en entrée, 8-Canaux en sortie, sélectionnables par pairs
• Câble éclaté fourni avec 1 x connecteur SUB D25 mâle :
- 4 entrées x XLR femmelles sur câble éclaté (AES3 110 ohm)
- 4 sorties x XLR mâle sur câble éclaté (AES3 110 ohm)

Formats des données audio
• AES3-2003
• SMPTE 337M

Convertisseurs audio numérique
• 24-bit

Audio Embedded
• SMPTE 272M (SD): 20-bit, 48 KHz synchrones
• SMPTE 299M (3G/HD): 24-bit, 48 KHz synchrones
• L'audio embeddée entrante peux passer au travers, être retirée ou écrasée
• Support de 16 canaux maximum
NOTE: Les formats en 2048x1080p/psf 29.97 et 30 ne supportent qu'un maximum de 8-canaux audio embeddée

Retard du chemin d'insertion audio
(durées mesurées entre l'audio entrant et le connecteur vidéo de sortie) :
• 1500 usec (SRC ON)
• 400 usec (SRC OFF)

Reatard du chemin d'extraction audio
(Durée mesurée entre l'entrée vidéo et le connecteur de sorties audio) :
• 210 usec

Contrôles utilisateurs
• DIP switch externes
• Port USB utilisé avec le logiciel Mini-Config pour configurer les appareils Minis connectés sur PC/Mac

Dimensions (w x d x h)
• 5.8" x 3.1" x 1" (147 x 79 x 25 mm)

Alimentation
• +5-20VDC, 5 watts. alimentation nécessaire, incluse avec l'appareil

Environment
• Température de sécurité d'opération : 0 à 40 degrés C (32 à 104 degrés F)
• Température de stockage sans risque (appareil éteint): -40 à 60 degrés C (-40 à 140 degrés F)
• Humidité relative d'utilisation : 10-90% sans condensation
• Altitude d'utilisation : <3,000 mètres (<10,000 feet)
