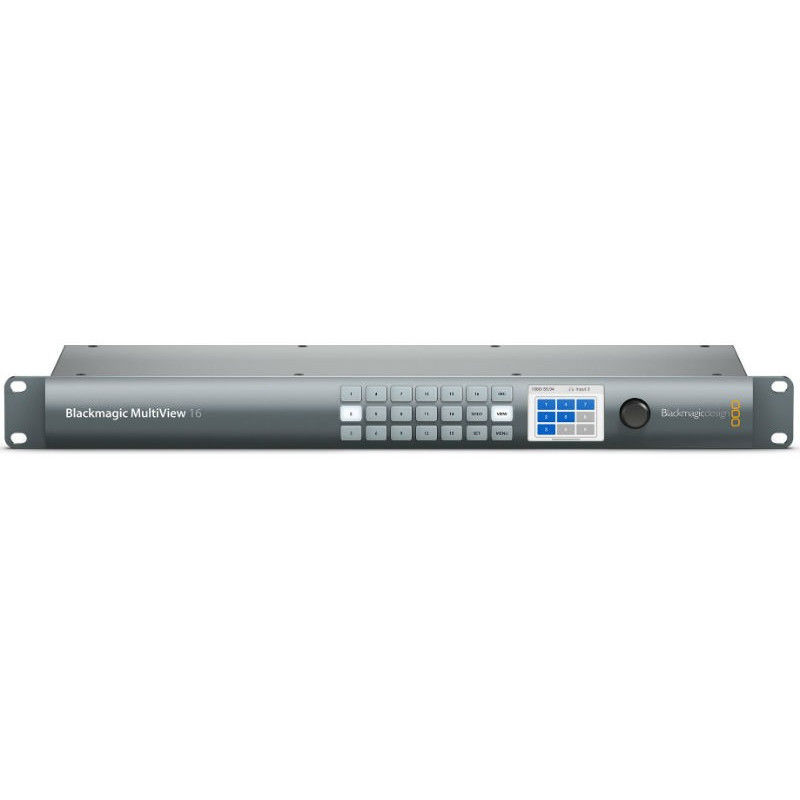

MultiView 16 BLACKMAGIC DESIGN - Solution multivue 16 sources SDI

Connexions

• Entrée vidéo SDI: 16 x SD-SDI, HD-SDI et 6G-SDI 10 bits.
• Sortie vidéo en boucle SDI: 16 x SD-SDI, HD-SDI et 6G-SDI 10 bits.
• Sorties Multi View: 4 x SDI plus 1 x HDMI (2 x HD, 2 x 6G-SDI, 1 x HDMI), peuvent être utilisées simultanément.
• Sorties Vidéo SDI Multi View: 2 x HD-SDI 10 bits, 2 x 6G-SDI 10 bits.
• Sorties Vidéo HDMI Multi View: 1 x connecteur HDMI de type A. La sortie prend en charge l'EDID du moniteur.
• Entrée de référence: Synchronisation Black burst et Tri-level pour la SD, HD et le 4K.
• Prise en charge de multiples débits de données: Détection automatique de SD, HD ou 6G-SDI. Visualisation simultanée de vidéo 4K, HD et SD.
• Mises à jour: USB ou Ethernet
• Contrôle: 16 boutons pour un contrôle local du MultiView 16. 5 boutons et une molette de défilement pour le contrôle de l'écran LCD ou connecteur Ethernet RJ45.
• Configuration: Via l'écran LCD situé sur le panneau avant ou utilisez un connecteur Ethernet RJ45 ou USB 2.0 pour les mises à jour du firmware et la configuration de l'adresse IP.
• Contrôle RS-422: 1 x entrée pour la configuration des dispositions.
• Synchronisation: Sur toutes les sorties SDI, commutation automatique entre la vidéo définition standard, haute définition et 6G-SDI.

Normes

• Prise en charge du format SD: 625/25 PAL, 525/29.97 NTSC.
• Prise en charge du format HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
• Prise en charge du format 2K: 2048x1080p23.98, 2048x1080p24, 2048x1080p25, 2048x1080PsF23.98, 2048x1080PsF24, 2048x1080PsF25.
• Prise en charge du format 4K: 3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p24.
• Conformité aux normes SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-A, SMPTE 425M-B, ITU-R BT.656 et ITU-R BT.601.
• Débits vidéo SDI: Les entrées vidéo SDI sont commutables entre la définition standard, la haute définition et le 4K. La SDI commute entre la SDI définition standard 270 Mb/s, la HD-SDI 1.5 Gb/s, la 3G-SDI et la 6G-SDI.
• Échantillonnage vidéo SDI: 4:2:2 et 4:4:4.
• Échantillonnage audio SDI: Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
• Précision des couleurs SDI: 4:2:2 et 4:4:4 10 bits.
• Espace colorimétrique SDI: YUV ou RGB pour les entrées, YUV pour les sorties.
• Commutation automatique SDI: Sélection automatique entre la SD-SDI, HD-SDI et 6G-SDI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente.
• Prise en charge des métadonnées SDI: Identification de charge utile vidéo définie dans la norme SMPTE 352M.

Affichages

• Écran LCD intégré de 1.5” pour les menus de configuration.

Logiciel

• Contrôle par logiciel
• Les paramètres du MultiView 16 sont conservés et restaurés instantanément lors de la mise en marche.

Alimentation Requise

• Protection contre les coupures de courant
• Les paramètres du MultiView 16 sont conservés et restaurés instantanément lors de la mise en marche.

Alimentation

• Câble IEC requis. Entrée AC 90 - 240V

Caractéristiques D'environnement

• Température d'utilisation : 0° à 40° C (32° à 104° F)
• Température de stockage : -20° à 45° C (-4° à 113° F)
• Humidité relative : 0% à 90% sans condensation

Inclus
Blackmagic MultiView 16
CD Logiciel

Garantie
Garantie fabricant limitée à 12 mois.
