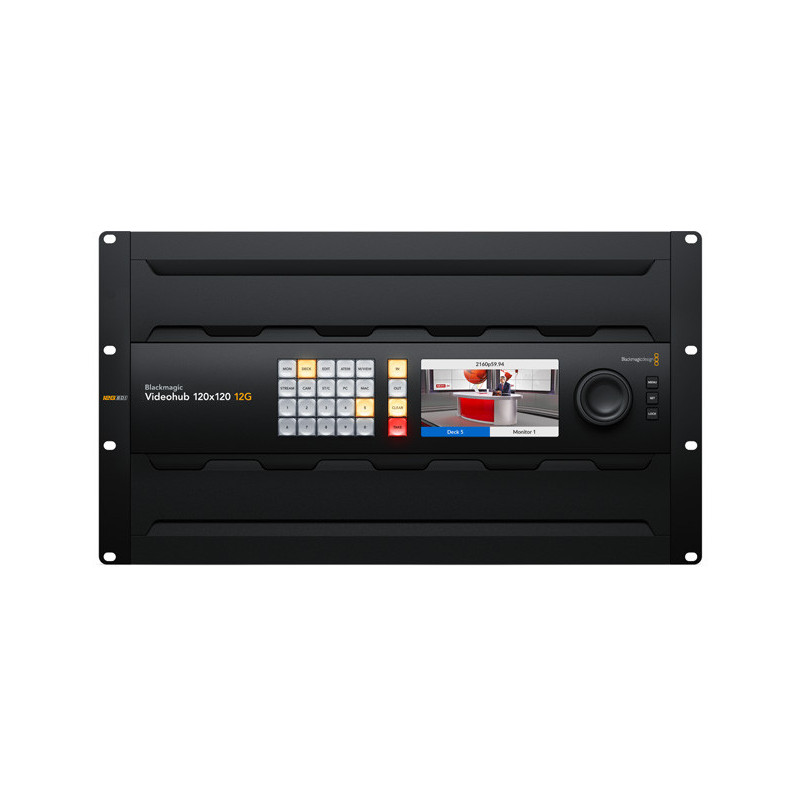

Blackmagic Videohub 120x120 12G is an advanced zero latency video router that supports any combination of SD, HD and Ultra HD on the router at the same time. The 12G-SDI inputs feature LEDs on each BNC that indicate an SDI signal, plus there are 12G-SDI outputs, redundant power and reference connections in a four rack unit design. The large HD LCD lets you see video before routing and clearly displays routing labels and video standards. Routing can be performed by direct button selection and using the large spin knob control that has an electronic clutch. It also features SDI re-clocking, external Ethernet control and supports all SDI video standards up to 2160p60.

• Entrées vidéo SDI : 120
• Sorties vidéo SDI : 120
• Débits SDI : DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G.
• Synchronisation des entrées vidéo : Aucune
• Synchronisation SDI : On all SDI outputs.
• Entrées de référence : Tri-Sync or Black Burst.
• Sorties de référence : Reference terminating loop output.
• Ethernet : Supports 10/100/1000 BASE‑T.
• Interface pour l'ordinateur : USB-C

Contrôle
Panneau de contrôle intégré
24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 5 inch color display.

Panneau de contrôle externe
Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol.

Connexion pour le panneau de contrôle
Ethernet

Alimentation requise
Alimentation
2 x Internal 100 - 240V AC 50/60Hz.
IEC power cables required.

Protection contre les coupures de courant
Crosspoint connections preserved and restored instantly at power on.

Consommation d'énergie
140 W max.

Avec le Blackmagic Videohub 12G, branchez tous vos appareils SDI à la grille de commutation, puis occupez-vous des connexions par voie électronique. Vous n'avez pas besoin de diagrammes système pour votre studio, car vous pouvez connecter n'importe quelle entrée vidéo à n'importe quelle sortie vidéo, ou même une seule entrée vidéo à plusieurs sorties vidéo. Les moniteurs peuvent donc afficher n'importe quelle source, vous offrant une grande flexibilité en cas de changements constants ou d’urgence. Cela vous permet d'utiliser plusieurs HyperDecks pour un mastering redondant, ou de router la vidéo vers plusieurs processeurs de streaming pour les plateformes de diffusion. Le Blackmagic Videohub 12G est aussi idéal pour ajouter des entrées à un mélangeur ATEM.

Le grand modèle 120x120 offre une latence zéro, le 12G-SDI et la synchronisation SDI, et il prend en charge toute combinaison de SD, HD et Ultra HD. Vous disposez également d’un panneau de contrôle intégré et d’un contrôle externe via Ethernet.

Tous les Blackmagic Videohub 12G comprennent une connectique 12G-SDI multi-débit avancée prenant en charge les formats vidéo SD, HD et Ultra HD jusqu’à 2160p60. Ils se connectent à tout appareil SD, HD-SDI, 3G-SDI, 6G-SDI et 12G-SDI. De plus, le Blackmagic Videohub 12G prend également en charge le routage simultané de n'importe quelle norme vidéo. Avec le modèle 120x120, vous pouvez router jusqu'à 120 signaux vidéo différents vers 120 sorties en même temps ! Le 12G-SDI offre des fréquences d'images élevées en Ultra HD via un simple connecteur BNC qui peut être branché au matériel HD que vous utilisez régulièrement. Avec le 12G-SDI, vous disposez d’une technologie conçue pour durer qui se connecte à l’équipement d’aujourd’hui, mais aussi de demain.

Le Videohub comprend une resynchronisation SDI intégrée sur chaque entrée 12G-SDI. La resynchronisation SDI régénère le signal vidéo pour une qualité optimale. C'est particulièrement important, car les longs câbles vidéo dégradent le signal. Les câbles numériques coûteux peuvent améliorer la situation mais ne peuvent pas éliminer la perte d'intégrité du signal due à la longueur des câbles. Avec la synchronisation SDI, tous les appareils SDI de votre studio reçoivent un signal régénéré et plus stable. Cela vous donne la possibilité d'utiliser des câbles plus longs sans occasionner de problèmes techniques.

Le Videohub inclut un kit de développement logiciel gratuit afin que les développeurs ou intégrateurs système puissent ajouter une prise en charge de protocole permettant une intégration à des systèmes d’automation broadcast. Tous les Videohub utilisent un protocole textuel simple à utiliser. La création de solutions de contrôle personnalisées à partir de plateformes informatiques et même de matériel embarqué tel que Raspberry Pi et Arduino est ainsi simplifiée. Le protocole peut même être utilisé avec une application Telnet afin que vous puissiez contrôler la grille de commutation avant de commencer à coder. Le même protocole est utilisé pour le contrôle logiciel Videohub. Il a donc été testé et inclut toutes les fonctions nécessaires aux applications de contrôle complexes.

Le Blackmagic Videohub 12G prend en charge de nombreuses langues pour que vous puissiez utiliser celle de votre choix. Il supporte l’anglais, le chinois, le japonais, le coréen, l’espagnol, l’allemand, le français, le russe, l’italien, le portugais, le turc, le polonais et l’ukrainien. Allez simplement dans le menu Réglages pour sélectionner la langue. Vous pouvez aussi la modifier ultérieurement. Lorsqu’une langue est sélectionnée, les menus et l’écran LCD seront dans cette langue. Cependant, quelle que soit la langue, les libellés d'entrée et de sortie sont toujours Unicode. Vous pouvez donc les personnaliser et utiliser un mélange de plusieurs langues ! Ainsi, vous pouvez travailler n'importe où dans le monde et avec n'importe quelle équipe.

Lorsque vous travaillez sur des événements d’envergure internationale, vous devez connaître les dernières technologies et normes de télévision. Le Videohub prend en charge toutes les normes vidéo 525SD et 625SD, 720HD et 1080HD, ainsi que l’Ultra HD. De plus, vous pouvez connecter plusieurs normes vidéo simultanément.

La norme SDI comprend jusqu’à 32 canaux d'audio intégrés à votre signal vidéo SDI. L'avantage de l'audio intégré est qu’il suffit d’un seul câble BNC et que tout l'audio reste parfaitement synchronisé avec la vidéo. De plus, tous les équipements SDI modernes prennent en charge l'audio SDI intégré.

Le Videohub est conçu pour prendre en charge la vidéo de la plus haute qualité. Le 10 bits est le standard le plus couramment utilisé car il permet une représentation des couleurs beaucoup plus précise qu'en vidéo 8 bits. Vous pouvez router de la vidéo 8 ou 10 bits 4:2:2 dans n’importe quelle norme. Pour les longs métrages, la vidéo SDI 12 bits 4:4:4 jusqu’à 2160p30 fonctionne également.
