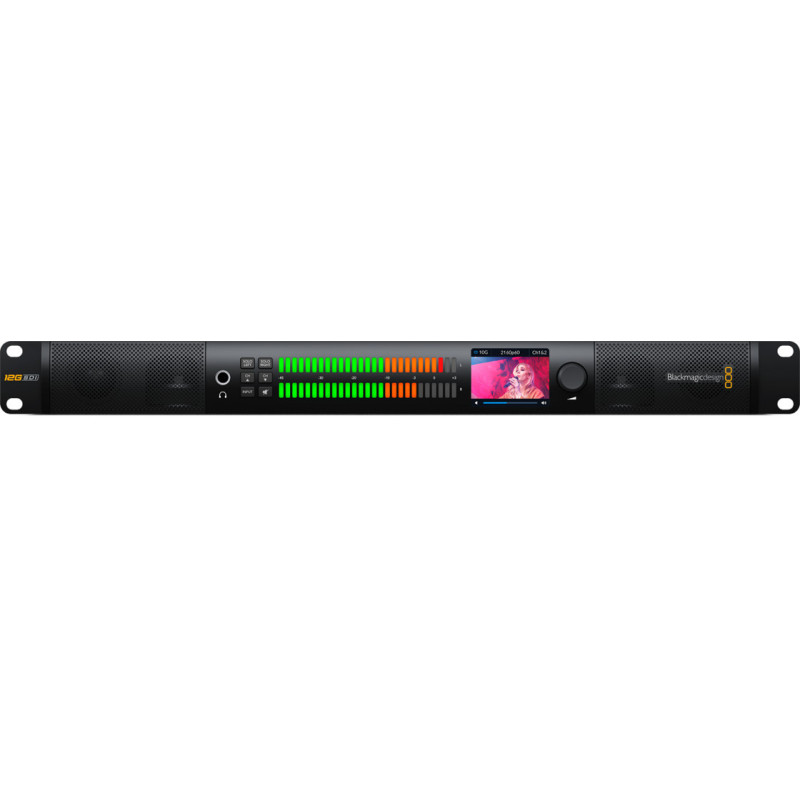

Le Blackmagic Audio Monitor 12G G3 est un puissant moniteur audio de haute qualité de la taille d’une unité de rack qui peut être installé partout. Son design offre de grands indicateurs audio avec une balistique précise, qui peuvent être modifiés entre différentes normes d’indicateurs de niveau. Il comprend une entrée 12G-SDI pour le monitoring audio depuis des équipements vidéo professionnels, Ce nouveau modèle inclut une entrée vidéo IP SMPTE-2110 Ethernet 10G pour vous connecter directement à des systèmes broadcast IP sans convertisseur externe. Il inclut aussi des entrées XLR audio analogique symétrique, HiFi et AES/EBU. De plus, il offre une sortie vidéo HDMI pour le monitoring depuis de grands écrans  !

Design en aluminium usiné

Conçu en aluminium usiné, le Blackmagic Audio Monitor 12G est à la fois très robuste et léger. Le châssis est recouvert d’un noir profond anodisé en parfait accord avec les autres équipements. De plus, le design tout en métal élimine les vibrations acoustiques, même à un volume élevé. Les deux grands indicateurs audio comprennent 27 niveaux avec chaque segment usiné dans le châssis en aluminium. Ainsi, il n’y a aucune perte de lumière entre les segments, pour un rendu incroyablement net. Le panneau avant comprend des boutons pour mettre en solo chaque canal gauche ou droit, choisir entre 12G-SDI, IP 2110, AES/EBU, analogique ou HiFi et pour mettre les haut-parleurs en sourdine. Enfin, il offre une prise casque très pratique à l’avant  !

Un son puissant dans un format réduit

Le Blackmagic Audio Monitor 12G offre un son époustouflant dans une seule unité de rack  ! Il comprend un amplificateur haute puissance afin de régler le volume à votre convenance pour un monitoring audio propre même dans des environnements bruyants, comme des événements en direct. Son secret réside dans ses deux caissons de grave offrant une puissance acoustique capable de créer des sons de basse riches, le tout dans un design réduit. Le processeur numérique ajuste également les bandes multi-fréquences pour une réponse fluide et plate. C’est une incroyable solution de monitoring offrant un son exceptionnel, mais dans un format réduit adapté aux petits cars-régie, stations de travail portables, racks de transmission et régies.

Indicateurs de niveau audio précis

Les indicateurs audio du Blackmagic Audio Monitor 12G offrent une véritable balistique de style analogique et s’adaptent selon la norme sélectionnée. En effet, chaque segment a une LED RVB indépendante dont la couleur peut être modifiée selon les normes. De plus, chaque segment est indépendamment usiné et isolé, afin qu’il n’y ait aucune perte de lumière entre eux. Les indicateurs peuvent être modifiés entre VU -20dBFS et -18dBFS, PPM EBU -20dBFS et -18dBFS, PPM BBC -20dBFS et -18dBFS, ainsi que l’échelle de Loudness entre EBU +9 et +18, et LUFS +9 et +18. Des libellés adhésifs sont inclus pour permettre de changer la norme des indicateurs, puis d’ajouter l’étiquette d’amplitude selon la norme choisie.

Commandes rétroéclairées et écran LCD pour le monitoring

La face avant du Blackmagic Audio Monitor 12G offre de nombreuses commandes. En plus du monitoring audio, l’écran LCD vous permet de contrôler les entrées vidéo 12G-SDI et IP 2110. Il affiche le type d’entrée sélectionné, la norme vidéo, la paire d’audio intégré de l’entrée vidéo, ainsi que les niveaux audio en cours  ! Le panneau avant comprend également une commande de volume pour casque ou écouteurs. Il y a aussi des boutons Solo pour écouter l’audio droit ou l’audio gauche. De plus, les flèches vous permettent de naviguer dans les canaux d’audio intégré. Vous bénéficiez également d’un bouton de sélection des entrées et d’un bouton Mute.

Monitoring sur grand écran !

Une des fonctionnalités les plus exaltantes du Blackmagic Audio Monitor 12G est sa sortie de monitoring HDMI. Cette dernière permet d’effectuer le monitoring depuis un grand écran de TV ou d’ordinateur. La sortie HDMI est convertie depuis l’entrée sélectionnée, soit les entrées vidéo 12G-SDI ou IP 2110. Il y a également une sortie en boucle 12G-SDI, qui achemine aussi l’entrée vidéo sélectionnée. Ainsi, la sortie en boucle SDI peut inclure la vidéo des entrées SDI ou IP 2110. De plus, vous pouvez contrôler toutes les paires d’audio intégré depuis les entrées vidéo.

Supporte tous les formats SD, HD et Ultra HD jusqu'à 2160p60

Le Blackmagic Audio Monitor 12G sépare l’audio depuis toutes les normes vidéo SD, HD et Ultra HD. C’est idéal pour connecter des équipements broadcast SDI à de nouveaux systèmes IP 2110. En définition standard, le Blackmagic Audio Monitor 12G supporte les normes 525i59.94 et 625i50. En haute définition, toutes les normes vidéo 720p jusqu'à 720p60, toutes les normes entrelacées 1080 jusqu'à 1080i60 et toutes les normes 1080p jusqu'à 1080p60 sont prises en charge. En Ultra HD, vous pouvez travailler avec toutes les normes vidéo jusqu’à 2160p60. De plus, le changement de norme est instantané et automatique selon l'entrée vidéo.

12G-SDI avancé pour le monitoring vidéo direct

Le Blackmagic Audio Monitor 12G est doté de connexions 12G-SDI, permettant de travailler avec les formats vidéo HD actuels, ainsi que les futurs formats vidéo Ultra HD. Le 12G-SDI offre des fréquences d'images élevées en Ultra HD via un simple connecteur BNC qui peut être branché au matériel HD que vous utilisez régulièrement. Ainsi, le Blackmagic Audio Monitor 12G est compatible avec quasiment tous les équipements SD, HD, 3G, 6G et 12G-SDI et il supporte tous les formats HD et Ultra HD jusqu’en 2160p60. Même si vous diffusez en haute définition, vous pouvez passer en Ultra HD à tout moment, car le Blackmagic Audio Monitor 12G va basculer et opérer en Ultra HD en détectant automatiquement l’entrée vidéo.

Connexion directe à des réseaux IP 2110 SMPTE

Vous pouvez désormais construire des systèmes vidéo IP modernes car le Blackmagic Audio Monitor 12G G3 est conforme à la norme SMPTE-2110 pour la vidéo IP et se connecte directement aux systèmes vidéo IP 2110. La norme SMPTE-2110 spécifie le transport, la synchronisation et la description des données vidéo, audio et auxiliaires sur les réseaux IP pour le broadcast. Cela inclut la prise en charge de la vidéo non compressée SMPTE-2110-20, le codec compressé Blackmagic IP pour l’Ultra HD à fréquences d’images élevées, ainsi que la mise en forme/synchronisation du trafic SMPTE-2110-21, l'audio SMPTE-2110-30 et le SMPTE-2110-40 pour les données auxiliaires.

Inclut le protocole NMOS pour une commutation virtuelle

Le Blackmagic Audio Monitor 12G prend en charge les spécifications d'interface NMOS afin que tous les appareils vidéo IP 2110 fonctionnent ensemble comme une grille de commutation virtuelle. Le Videohub Smart Control peut router des sources vers des destinations sur des réseaux IP 2110, car il peut agir comme un contrôleur NMOS. La spécification d'interface NMOS décrit la façon dont les appareils SMPTE 2110 sont découverts et contrôlés sur les réseaux IP. Le Blackmagic Audio Monitor 12G supporte IS-04 pour la découverte et l'enregistrement des appareils vidéo IP et IS-05 pour la gestion des connexions entre les appareils vidéo IP. Vous pouvez ainsi établir des connexions entre les sources et les destinations comme une grille de commutation SDI traditionnelle.

Monitoring de sources audio analogique et AES/EBU

Le Blackmagic Audio Monitor 12G est également une incroyable solution de monitoring audio analogique, car il comprend plusieurs types d’entrées audio analogique et numérique. De plus, les entrées analogiques sont haut de gamme pour une qualité broadcast avec une faible distorsion et un bruit réduit. La face arrière est dotée d’entrées audio analogique symétrique sur les connecteurs XLR professionnels, ainsi qu’une entrée audio numérique AES/EBU également sur un connecteur XLR professionnel. Pour connecter des équipements audio grand public, vous disposez aussi d’une entrée audio HiFi stéréo sur 2 connecteurs RCA. Le Blackmagic Audio Monitor 12G est capable aussi bien de contrôler des sources audio que vidéo  !

Support pour les sources vidéo HDR

Le Blackmagic Audio Monitor 12G a tout le nécessaire pour les derniers workflows HDR. Il suffit de connecter une TV, un projecteur ou un moniteur HDR  ! Les formats de métadonnées statiques PQ et Hybrid Log Gamma (HLG) dans l’identificateur de charge utile sont traités selon les normes ST2108-1, ST2084 et ST425. Le Blackmagic Audio Monitor 12G prend en charge le ST425, qui définit 2 nouveaux bits dans l’identificateur de charge utile pour indiquer les caractéristiques de transfert du SDR, HLG ou PQ. De plus, la norme ST2108-1 définit la façon de transporter les métadonnées HDR statiques ou dynamiques via SDI. Il supporte en outre le ST2082-10 pour le 12G-SDI et le ST425 pour les sources 3G-SDI. Les espaces colorimétriques Rec.2020 et Rec.709 sont aussi pris en charge.

Administration à distance pour les paramètres et les mises à jour

Lorsque de nombreux équipements sont installés dans des systèmes broadcast complexes, l'administration à distance est essentielle pour diagnostiquer les problèmes, modifier les paramètres et mettre à niveau le logiciel. Vous pouvez également modifier les paramètres et mettre à jour le logiciel du Blackmagic Audio Monitor avec l'utilitaire gratuit téléchargeable sur le site de Blackmagic Design. Disponible sur Mac et Windows, le logiciel peut être connecté directement au port USB du panneau arrière. Pour l'administration à distance, vous pouvez vous connecter via la connexion Ethernet et votre réseau IP. Ainsi, vous pouvez mettre à jour le logiciel du moniteur audio à partir d'un seul ordinateur, ce qui est idéal si les moniteurs ne sont pas sur site.

Disponible en 13 langues

Le Blackmagic Audio Monitor 12G prend en charge de nombreuses langues pour que vous puissiez utiliser celle de votre choix. Il est disponible en anglais, chinois, japonais, coréen, espagnol, français, russe, italien, portugais, turc, polonais et ukrainien. Allez simplement dans l’utilitaire Blackmagic Audio Monitor pour changer la langue. Vous pouvez aussi la modifier ultérieurement. Lorsqu’une langue est sélectionnée, les écrans LCD seront dans cette langue. Avec les différentes langues, le Blackmagic Audio Monitor 12G est parfait pour les systèmes de production en direct mobiles pour travailler sur des projets dans le monde entier !

Source d'alimentation AC intégrée

Le Blackmagic Audio Monitor 12G est équipé d’une alimentation interne présentant une tension de 110V-240V. L'appareil est alimenté grâce à un simple câble IEC, qui permet de ne pas utiliser de bloc d'alimentation encombrant. De plus, la grande différence de tensions prises en charge permet d'utiliser le Blackmagic Audio Monitor 12G dans le monde entier. C’est essentiel pour transporter vos racks ou stations de travail lorsque vous participez à des événements musicaux ou sportifs à travers le monde.


Connexions :

• Entrées vidéo SDI : 1
• Sorties vidéo SDI : 1 sortie en boucle.
• Débits SDI : 270Mb, 1.5G, 3G, 6G, 12G.
• Sorties vidéo HDMI 2.0 : 1
• Prise en charge de multiples débits de données : Les connexions SDI et HDMI sont commutables entre la SD, la HD et l’Ultra HD.
• Sorties vidéo en boucle SDI : 1 x SD-SDI, HD-SDI, 3G-SDI, 6G-SDI et 12G-SDI 10 bits synchronisé.
• Entrées audio analogiques : 2 x XLR. 2 x RCA HiFi.
• Sorties audio analogiques : 1 x prise pour casque de 6,5 mm
• Entrées audio numériques : 1 x XLR.
• Haut-parleur intégré : Stéréo avec crossover 2 voies et subwoofers stéréo indépendants.
• Entrées audio AES/EBU : 2 canaux audio symétriques AES/EBU 110Ω via XLR.
• Entrées audio SDI : 16 canaux intégrés en SD, HD et Ultra HD 4K.
• Sorties audio SDI : 16 canaux intégrés en boucle.
• Sorties audio HDMI : 8 canaux intégrés en SD, HD et 4K.
• Ethernet : 1 x connecteur RJ‑45 10Gb/s supportant le 10/100/1000/10G BASE-T pour l’entrée vidéo IP SMPTE-2110, la configuration et les mises à jour du firmware.
• Interface pour l'ordinateur : USB-C pour les mises à jour du firmware et la configuration.
• Outils de mesure : 2 x vumètres à 27 LED RVB, PPM ou Loudness.
• Modes : Interface comprenant des boutons pour sélectionner les entrées, les canaux, les canaux audio indépendants gauche et droit, couper le son, et contrôler le volume à l'aide de la molette.

Normes :

• Normes vidéo SD : 525i59.94 NTSC, 625i50 PAL
• Normes vidéo HD : 720p50, 720p59.94, 720p60. 1080i50, 1080i59.94, 1080i60. 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60. 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
• Normes vidéo 2K : 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K 23.98PsF, 2K 24PsF, 2K 25PsF
• Normes vidéo Ultra HD : 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
• Normes vidéo 4K : 4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60
• Conformité aux normes SDI : SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2084, SMPTE 2108‑1.
• Commutation automatique SDI : Sélection automatique entre la SD, la HD, le 3G-SDI de niveau A et B, le 6G-SDI et le 12G-SDI.
• Échantillonnage audio : 96 KHz et 24 bits.
• Échantillonnage vidéo : 4:2:2 et 4:4:4


Balistique des outils de mesure :

• 54 segments LED RVB permettant la sélection des outils de mesure VU, PPM, EBU, PPM BBC ou Loudness. Comprend des échelles interchangeables.

Contrôle

• Panneau de contrôle intégré
• Écran de 2,2 pouces permettant de visualiser l’entrée vidéo, la norme vidéo et l’entrée audio sélectionnée.

Écran

• Élément d'affichage : LCD couleur, diagonale de 2,2 pouces.
• Résolution de l’écran : 320 x 240.
• Affichage relatif à l'entrée : Vidéo SDI, format, type d'audio et canaux audio.

Alimentation requise

• Alimentation : 1 x AC 100 - 240V interne.
• Consommation d'énergie : 55 Watts
